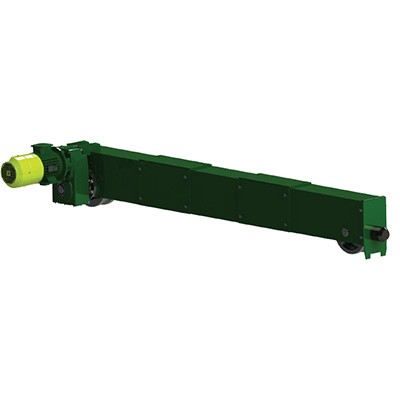

KÖPRÜ YÜRÜYÜŞ TAKIMI ÇİFT KİRİŞ | ||||||||||||||

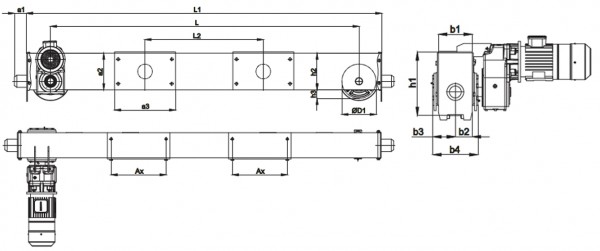

KAPASİTE (kg) TİP |
a1 mm |
a2 mm |
a3 mm |
Ax mm |
b1 mm |
b2 mm |
b3 mm |
b4 mm |
h1 mm |
h2 mm |
h3 mm |
L mm |
L1 mm |
L3 mm |
1000 - 10000 ø160 |
60 | 200 | 300 | 240 | 150 | 75 | 115 | 230 | 200 | 200 | 35 | 1750 | 2000 | 1000 |
10000 - 20000 ø200 |
60 | 200 | 450 | 240 | 150 | 75 | 115 | 230 | 200 | 200 | 40 | 2010 | 2250 | 1120 |
20000 - 30000 ø250 |
100 | 260 | 550 | 490 | 180 | 90 | 130 | 260 | 260 | 260 | 60 | 2300 | 2600 | 1320 |
30000 - 40000 ø315 |
100 | 260 | 650 | 590 | 180 | 90 | 130 | 260 | 260 | 260 | 90 | 2580 | 3000 | 1670 |
40000 - 50000 ø400 |
100 | 300 | 650 | 590 | 200 | 100 | 140 | 280 | 300 | 300 | 130 | 2580 | 3000 | 1670 |
KÖPRÜ YÜRÜYÜŞ TAKIMI ÇİFT KİRİŞ | ||||||||||||||
KAPASİTE (kg) TİP |
a1 mm |
a2 mm |
a3 mm |
Ax mm |
b1 mm |
b2 mm |
b3 mm |
b4 mm |
h1 mm |
h2 mm |
h3 mm |
L mm |
L1 mm |
L3 mm |
1000 - 10000 ø160 |
60 | 200 | 300 | 240 | 150 | 75 | 115 | 230 | 200 | 200 | 35 | 1750 | 2000 | 1000 |
10000 - 20000 ø200 |
60 | 200 | 450 | 240 | 150 | 75 | 115 | 230 | 200 | 200 | 40 | 2010 | 2250 | 1120 |
20000 - 30000 ø250 |
100 | 260 | 550 | 490 | 180 | 90 | 130 | 260 | 260 | 260 | 60 | 2300 | 2600 | 1320 |
30000 - 40000 ø315 |
100 | 260 | 650 | 590 | 180 | 90 | 130 | 260 | 260 | 260 | 90 | 2580 | 3000 | 1670 |
40000 - 50000 ø400 |
100 | 300 | 650 | 590 | 200 | 100 | 140 | 280 | 300 | 300 | 130 | 2580 | 3000 | 1670 |
