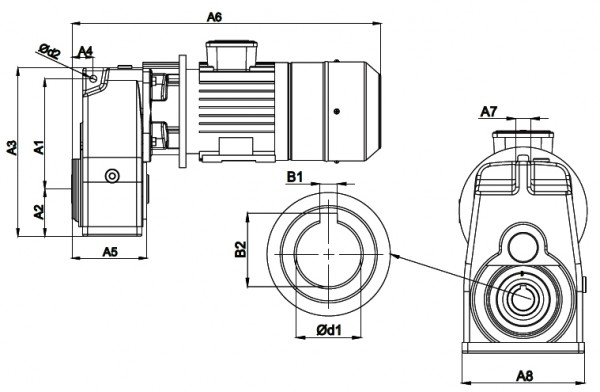

D TİPİ REDÜKTÖR | |||||||||||||
TİP | A1 mm |
A2 mm |
A3 mm |
A4 mm |
A5 mm |
A6 mm |
A7 mm |
A8 mm |
B1 mm |
B2 mm |
øD1 mm |
øD2 mm |
|
D1 | 174 | 74,5 | 265,5 | 33,5 | 118 | 475 | 21 | 170 | 8 | 34 | 30 | 11 | |
D2 | 212 | 89,5 | 323 | 42 | 138 | 520 | 31 | 192 | 10 | 39 | 35 | 15 | |
D3 | 258 | 105 | 386 | 49 | 164 | 600 | 35 | 232 | 12 | 44 | 40 | 15 | |
D4 | 293 | 126 | 422 | 59 | 208 | 620 | 36 | 269,5 | 14 | 55 | 50 | 15 | |
D5 | 330 | 168,5 | 485 | 560 | 243 | 865 | 48 | 324,5 | 18 | 65 | 60 | 20 |
