SONSUZ REDÜKTÖR | |||||||||||

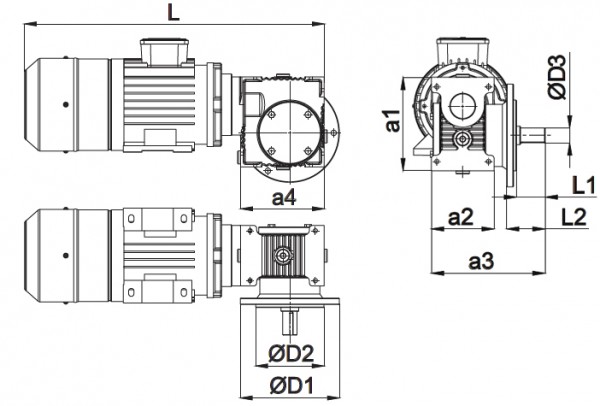

TİP | A1 mm |
A2 mm |
A3 mm |
A4 mm |
L mm |
L1 mm |
L2 mm |
øD1 mm |
øD2 mm |
øD3 mm |
|
S1 | 152 | 102 | 185 | 141 | 480 | 46.5 | 62.5 | 167 | 115 | 24 | |
S2 | 225 | 107 | 229.5 | 195 | 565 | 55 | 77.5 | 179 | 115 | 33 | |
S3 | 252 | 141 | 245.5 | 251 | 650 | 55 | 77.5 | 218 | 150 | 33 | |
S4 | 325 | 166 | 292 | 312 | 735 | 68,5 | 87 | 252 | 190 | 38 | |
S5 | 430 | 300 | 466 | 340 | 1010 | 127.5 | 127.5 | 255 | 190 | 55 |
