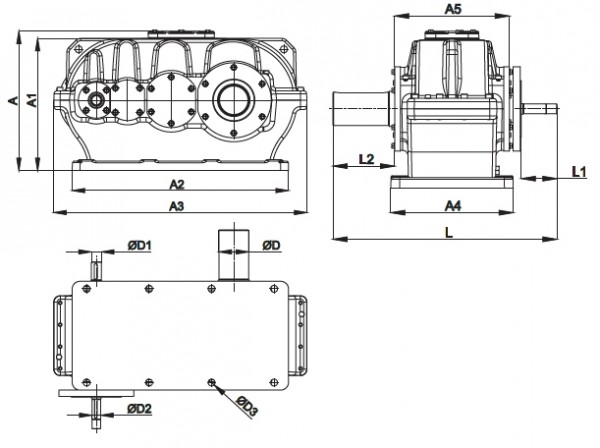

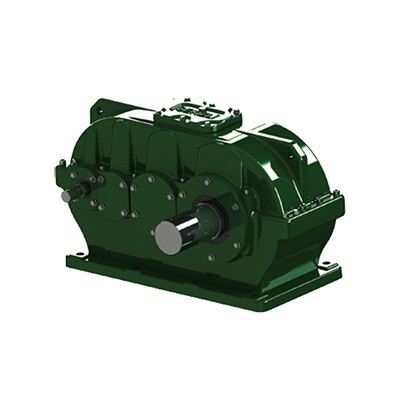

YATAY ŞANZIMAN | |||||||||||||
TİP | A1 mm |
A2 mm |
A3 mm |
A4 mm |
A5 mm |
L mm |
L1 mm |
L2 mm |
øD mm |
øD1 mm |
øD2 mm |
øD3 mm |
|
05 - 10 | 370 | 349 | 507 | 285 | 285 | 492 | 65,5 | 144 | 75 | 28 | 28 | 16 | |
15 - 20 | 446 | 423 | 692 | 348 | 326 | 637 | 101,5 | 117,5 | 95 | 32 | 28 | 22 | |
20 - 30 | 570 | 480 | 708 | 369 | 643 | 643 | 58 | 205,5 | 100 | 38 | 30 | 22 |
YATAY ŞANZIMAN | |||||||||||||
TİP | A1 mm |
A2 mm |
A3 mm |
A4 mm |
A5 mm |
L mm |
L1 mm |
L2 mm |
øD mm |
øD1 mm |
øD2 mm |
øD3 mm |
|
05 - 10 | 370 | 349 | 507 | 285 | 285 | 492 | 65,5 | 144 | 75 | 28 | 28 | 16 | |
15 - 20 | 446 | 423 | 692 | 348 | 326 | 637 | 101,5 | 117,5 | 95 | 32 | 28 | 22 | |
20 - 30 | 570 | 480 | 708 | 369 | 643 | 643 | 58 | 205,5 | 100 | 38 | 30 | 22 |
